Proyek 3 - Light Sensor With LCD 16x2
Halo!
Kali ini, kami akan menjelaskan bagaimana cara membuat alat pembaca intensitas cahaya menggunakan Arduino. Pada proyek ini, tentu kita membutuhkan sensor cahaya. Namun, karena menurut kami terlalu sederhana, maka kami berusaha menampilkan hasil pengukuran sensor tersebut di sebuah LCD 16x2. Sulit? Baca dulu deh.
Persiapan
Sebelum kita membuat alat pembaca intensitas cahaya menggunakan Arduino, kita perlu mempersiapkan alat dan bahannya terlebih dahulu yaitu:
- Arduino Uno
- Kabel USB
- Kabel Jumper
- Resistor 220 ohm (1 buah)
- Resistor 10K ohm (1 buah)
- LCD 16x2
- Breadboard
- Sensor cahaya
- Komputer yang telah diinstall software Arduino
Dari daftar alat dan bahan di atas, seperti biasa kita dapat membaginya menjadi komponen input, proses, dan output. komponen yang termasuk ke dalam kategori input yaitu sensor suhu. Komponen proses diantaranya Arduino, kabel jumper, dan resistor. Sedangkan komponen outputnya adalah LCD 16x2.
Gambar 1 - Arduino Uno

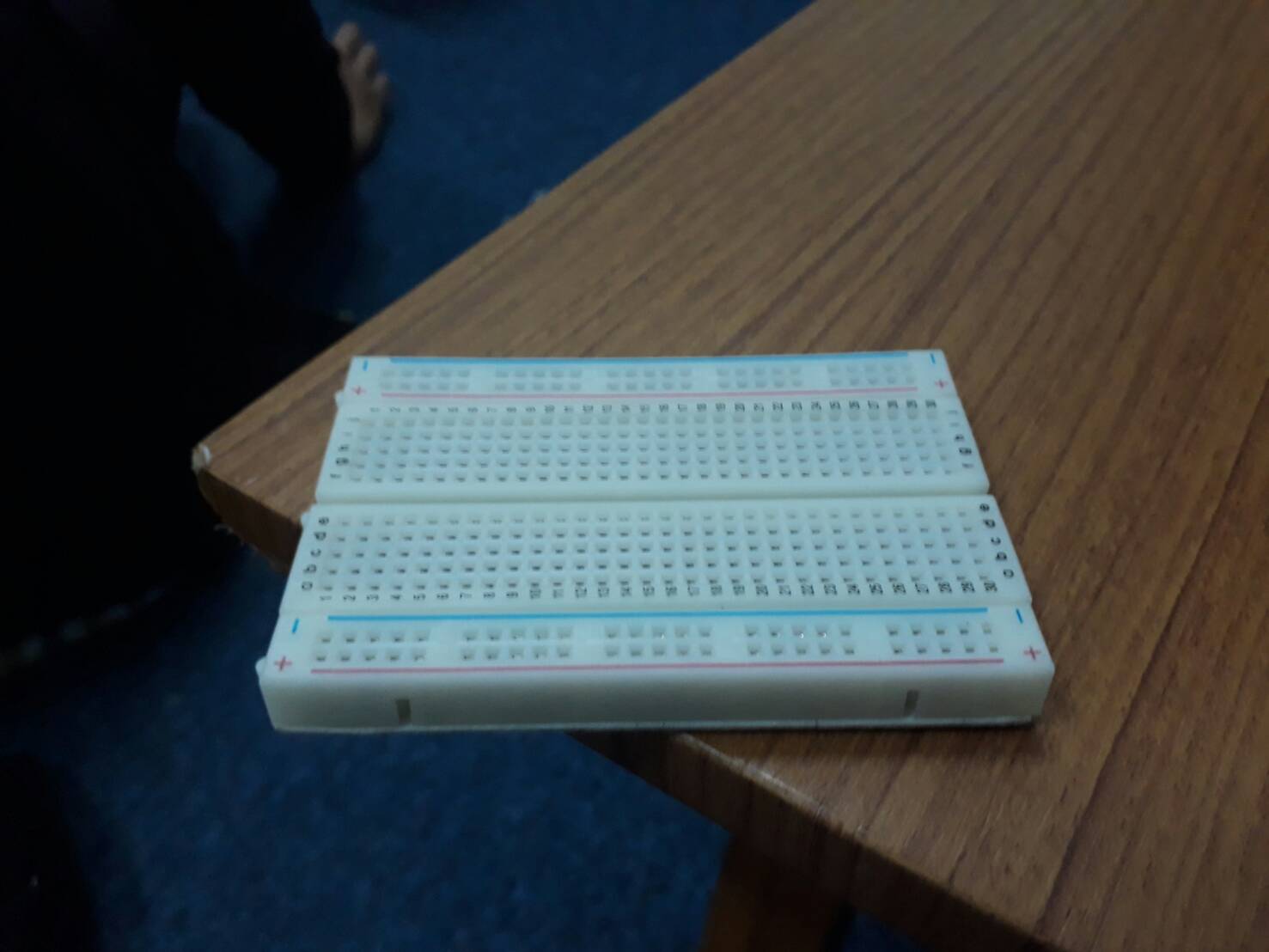

Gambar 2 - Breadboard
Gambar 3 - Sensor Cahaya
Gambar 4 - LCD 16x2
Implementasi (perakitan dan pembuatan kode program)
Setelah alat dan bahannya siap, mari kita mulai merangkai. Skema rangkaiannya kurang lebih sebagai berikut.
Setelah mengikuti susunan yang terdapat pada gambar 5, kurang lebih rangkaiannya akan menjadi seperti gambar di bawah ini.
Gambar 6 - Rangkaian Arduino LCD Photoresistor
Setelah selesai merangkai, sekarang kita harus membuat kode program yang memerintahkan Arduino agar sesuai dengan keinginan kita. Buka software Arduino yang dapat diunduh di sini. Setelah software siap digunakan, ketikkan kode program akan digunakan. Berikut kode program yang digunakan pada proyek kali ini.
#include <LiquidCrystal.h>
int potPin = 0;
float intensity = 0;
LiquidCrystal lcd(0, 1, 8, 9, 10, 11);
void setup() {
lcd.begin(16, 2);
lcd.print("Intensity");
analogReference(INTERNAL);
}
void printTenths(int value){
//prints a value of 123 as 12.3
lcd.print(value / 10);
lcd.print(".");
lcd.println(value % 10);
}
void loop() {
lcd.setCursor(0, 1);
int span = 20;
int aRead = 0;
for (int i = 0; i < span; i++) {
aRead = aRead + analogRead(potPin);
}
intensity = aRead / 20;
printTenths(long(intensity));
delay(1000);
}
int potPin = 0;
float intensity = 0;
LiquidCrystal lcd(0, 1, 8, 9, 10, 11);
void setup() {
lcd.begin(16, 2);
lcd.print("Intensity");
analogReference(INTERNAL);
}
void printTenths(int value){
//prints a value of 123 as 12.3
lcd.print(value / 10);
lcd.print(".");
lcd.println(value % 10);
}
void loop() {
lcd.setCursor(0, 1);
int span = 20;
int aRead = 0;
for (int i = 0; i < span; i++) {
aRead = aRead + analogRead(potPin);
}
intensity = aRead / 20;
printTenths(long(intensity));
delay(1000);
}
Hubungkan Arduino yang telah dirangkai dengan komputer menggunakan kabel USB, kemudian jalankan source code yang telah dibuat. LED yang tertanam pada board Arduino akan berkedip jika kode yang kita buat berhasil dieksekusi oleh Arduino.
Pengujian
Setelah kode program berhasil diupload ke Arduino, kini kita perlu melakukan pengujian apakah rangkaian kita sudah benar. Rangkaian kita dapat dikatakan benar apabila LCD dapat menyajikan data yang diinginkan yaitu intensitas cahaya. Pembacaan intensitas cahaya dilakukan setiap 1 detik.
Selamat mencoba dan sampai jumpa di tutorial selanjutnya!
*untung berhasil*
